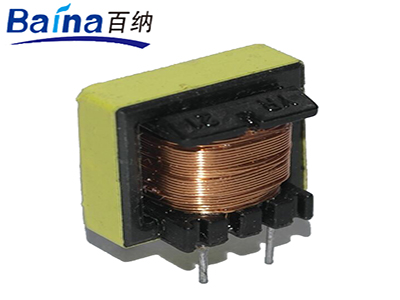

产品名称:EE16

产品简介: EE16高频变压器具有尺寸小,价格便宜,可靠性高的特点。EE型变压器是基本型的铁氧体磁芯,性能稳定,成本低,电流大。广泛应用于电源转换和线路滤波。体积由小到大,满足各种应用电路的需求。

咨询热线: 13928159753
详细介绍

一.   EE16高频变压器尺寸外观图(单位:mm


品名

式别

骨架样式

1边PIN(PIN距)

2边PIN(PIN距)

排距

PIN径

EE16-1

立式

18.0

16.5

17.5

4

3.5

6

2.7

12.3

Φ0.6

EE16-2

立式

16.5

14.0

15.5

5

3.3

5

3.3

10.5

Φ0.6

EE16-3

立式

15.5

15.5

14.0

4

3.8

4

3.8

10.2

Φ0.6

EE16-4

卧式

17.0

21.0

14.5

4

3.8

4

3.8

15.7

Φ0.6

EE16-5

卧式

17.0

19.0

13.5

5

3.2

5

3.2

15.5

Φ0.6

EE16-6

卧式

17.0

19.0

14.0

5

2.5

5

2.5

12.5

Φ0.6

EE16-7

立式

17.0

18.0

16.5

5

3.2

2

12.8

13.8

Φ0.6

EE16-8

立式

17.0

17.0

15.0

5

3.5

4

5.0/3.2

14.2

Φ0.6



以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE16高频变压器。



. EE16高频变压器性能

1.工作频率:20kHz-500KHz

2.输出功率:0.5 to 15 W

3.工作温度:-40 to +125

4.储存温度:-25 to +85

5.储存湿度:30 to 95%



.EE16高频变压器的特点

EE16高频变压器具有尺寸小,价格便宜,可靠性高的特点。EE型变压器是基本型的铁氧体磁芯,性能稳定,成本低,电流大。广泛应用于电源转换和线路滤波。体积由小到大,满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线,可满足不同的温度条件,适用于各种开关电源及逆变器,UPS等。



. EE16高频变压器的应用

    EE16高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。



. EE16高频变压器价格

  EE16高频变压器的价格区间一般在1.3 -2.2之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
