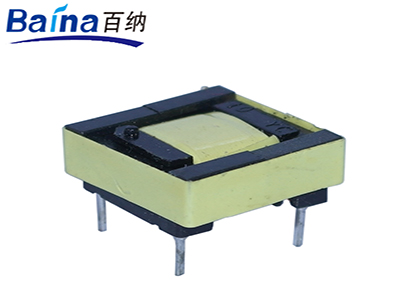

产品名称:EPC13

产品简介:

咨询热线: 13928159753
详细介绍

一.   EPC13高频变压器尺寸外观图(单位:mm





品名

式别

骨架样式

1边PIN(PIN距)

2边PIN(PIN距)

排距

PIN径

EPC13-01

卧式

15.0

15.0

9.0

5

2.5

5

2.5

17.0

Φ0.6

EPC13-02

卧式

15.0

15.0

9.0

5

2.5

5

2.5

10.5

Φ0.6





以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EPC13高频变压器。



. EPC13高频变压器性能

1.工作频率:20kHz-500KHz

2.输出功率:0.5 to 10 W

3.工作温度:-40 to +125

4.储存温度:-25 to +85

5.储存湿度:30 to 95%



. EPC13高频变压器的特点

EPC13高频变压器具有尺寸小,价格便宜,可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;它比EPD型变压器在线包空间上有提高,同时EMI性能和漏感、辐射等参数均优于EFD型变压器,其它性能接近于EE型和EC型变压器。



四. EPC13高频变压器的应用
EPC13高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、LED驱动电感、数码相机、手持式开关电源充电器等。



五. EPC13高频变压器价格
EPC13高频变压器的价格区间一般在1.2 -2.0元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
