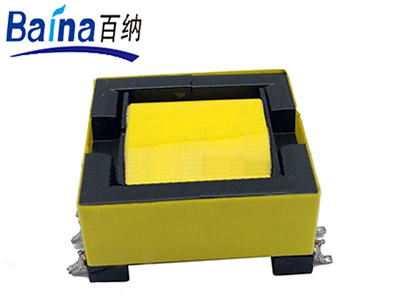

产品名称:EFD25-3

产品简介:

咨询热线: 13928159753
详细介绍

一.EFD25高频变压器尺寸外观图(单位:mm)


品名

式别

骨架样式

1PINPIN距)

2PINPIN距)

排距

PIN

EFD25-01

卧式

26.0

27.0

14.0

5

5.0

5

5.0

22.5

Φ0.8

EFD25-02

卧式

26.0

26.5

13.5

5

5.0

5

5.0

28.6

Φ1.1


以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EFD25高频变压器。

二.EFD25高频变压器性能
  1.工作频率:20kHz-500KHz
  2.输出功率:15 to 50 W
  3.工作温度:-40℃ to +125℃
  4.储存温度:-25℃ to +85℃
  5.储存湿度:30 to 95%





三.EFD25高频变压器的特点
  EFD25高频变压器具有尺寸小,高度低,价格便宜,可靠性高的特点。EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;其它性能接近于EE型和EC型变压器。



四.EFD25高频变压器的应用
  EFD25高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、手持式开关电源充电器等。



.EFD25高频变压器价格
  EFD25高频变压器的价格区间一般在3.0-6.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
